Nutenprofilrad | Ø100×40 mm | Polyamid | 40 mm Profil | Profilnut 12 mm | 280 kg
91,86 €
IVA incluido
75,92 €
IVA excluido
Produktionsfertigung
ca. 7–12 Tage
Der Artikel wird nach Eingang Ihrer Bestellung produziert.

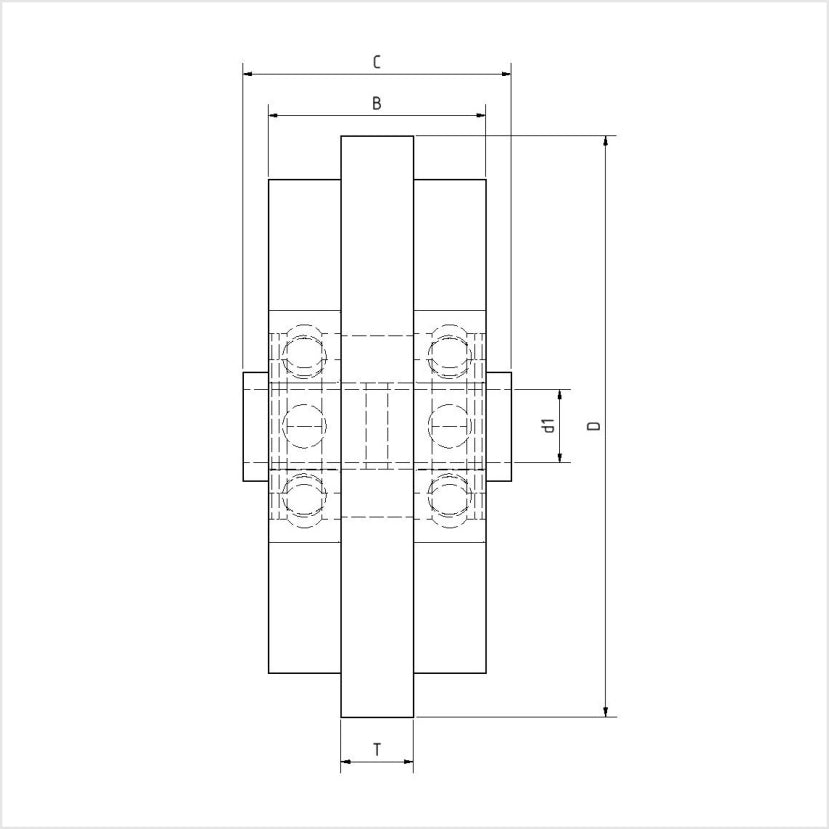

Technische Daten
Diámetro de la rueda (D)
100mm
Ancho de la rueda (B)
40.0mm
Nutbreite
11.8mm
Capacidad de carga
280kg
orificio (d1)
12.0mm
Longitud del buje (C)
40.0mm
Nutenprofilrad Ø100×40 mm – Polyamid 6G für 40-mm-Aluminiumprofil
Kompatibilität: Geeignet für 40-mm-Aluminiumprofilsysteme, u. a. kompatibel mit Profilen von item®, Fath® und Bosch Rexroth® (Nutweite je nach Variante 6 / 8 / 10 / 12 mm).

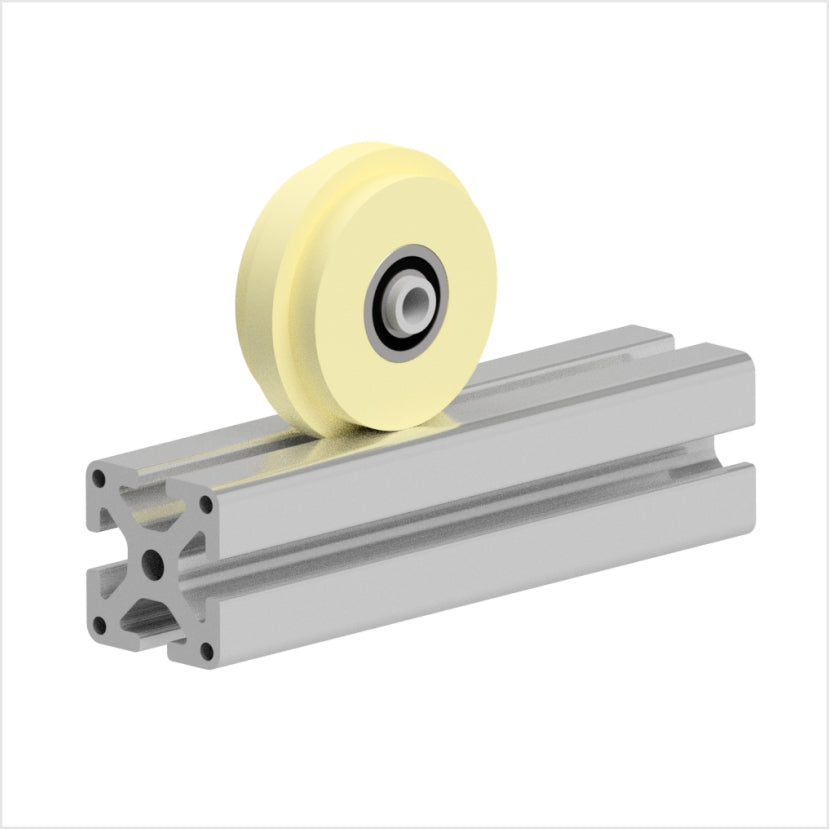

Das Nutenprofilrad Ø100×40 mm aus Polyamid 6G ist speziell für die präzise Führung in 40-mm-Aluminiumprofilen ausgelegt – für Regale, Materialwagen, Arbeitstische oder Linearachsen, die leichtgängig und spielarm bewegt werden sollen. Die Rillengeometrie greift formschlüssig in das Aluminiumprofil und ermöglicht eine geräuscharme Linearbewegung ohne zusätzliche Führungselemente. Mehr Anwendungsbeispiele auf unserer Lösungsseite für Fördertechnik und Maschinenbau.
Lagerausführungen
Das Nutenprofilrad ist in drei Varianten lieferbar:

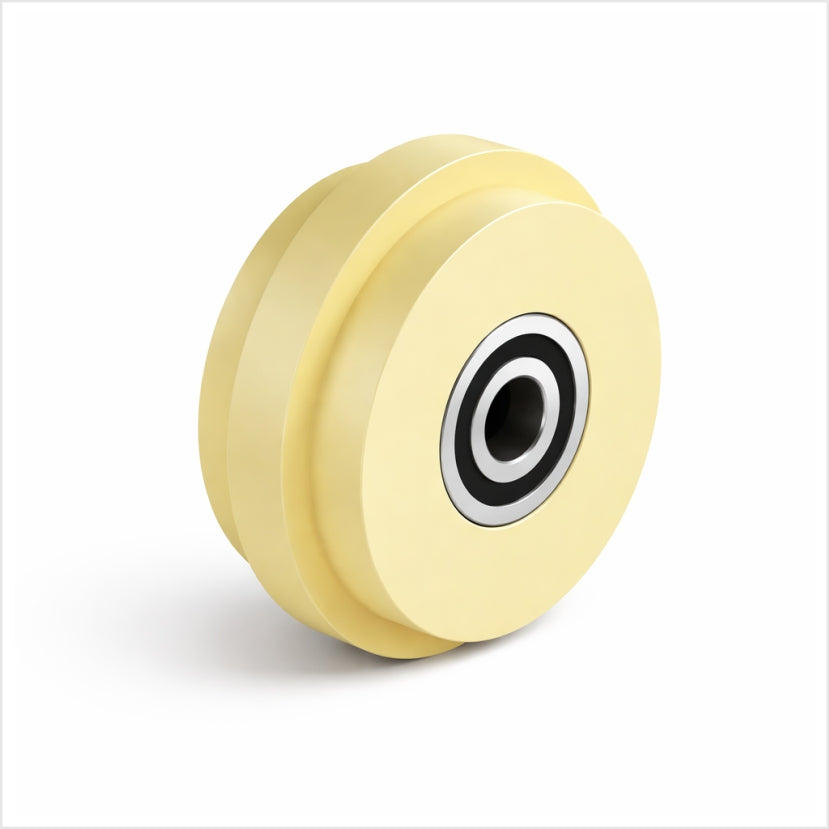

- Mit Kugellager: Beidseitig abgedichtetes Rillenkugellager aus Stahl – wartungsarm, direkt auf Achse oder Bolzen montierbar, für mitlaufende Räder.
- Mit Edelstahl-Kugellager: Wie Kugellager-Ausführung, jedoch mit Edelstahl-Kugellager für feuchte oder korrosive Umgebungen.
- Mit Nabennut: Drehfeste Wellenverbindung nach DIN 6885 – für angetriebene Räder oder wenn das Rad fest mit der Welle verbunden werden soll.
Technische Merkmale
- Außendurchmesser: 100 mm
- Radbreite: 40 mm
- Nabenlänge: 40 mm
- Bohrung: Ø12 mm
- Laufbreite: 11.8 mm
- Nutbreite: 12 mm
- Tragkraft: 280 kg
- Geeignet für: 40-mm-Aluminiumprofil (item®, Fath®, Bosch Rexroth® u. a.)
- Material: Polyamid 6G (PA6G), gegossen und gedreht
- Elektrisch nichtleitend, lebensmitteltauglich
Einsatzbereiche
- Regale und Lagersysteme mit Linearführung
- Materialwagen und fahrbare Arbeitstische
- Linearachsen in Sondermaschinen und Vorrichtungen
- Montageanlagen mit Profil-Schienensystemen (item®, Fath®, Bosch Rexroth®)
- Intralogistik und Leichtfördertechnik
Hinweise
Bitte Profil-Nutabmessung und Achsdurchmesser vor der Bestellung prüfen. Für die Nabennut-Ausführung gilt DIN 6885 – passende Nutmaße sind den technischen Daten zu entnehmen. Sonderabmessungen auf Anfrage.
Markenhinweis / Kompatibilitätshinweis
item®, Fath® und Bosch Rexroth® sind eingetragene Warenzeichen der jeweiligen Eigentümer. Die auf dieser Seite angebotenen Nutenprofilräder sind keine Originalprodukte dieser Hersteller, sondern kompatibles Zubehör. Die Nennung der Markennamen dient ausschließlich der Beschreibung der Kompatibilität.
